两步法精准合成：连续流技术如何打造高性能聚乙烯-聚酯嵌段共聚物？

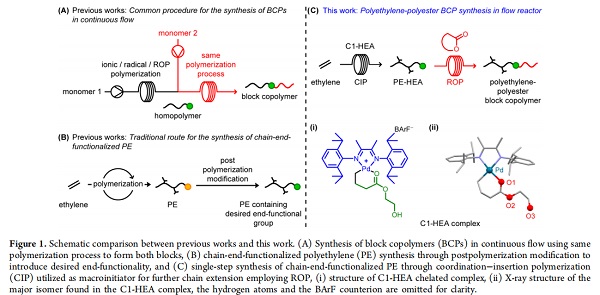

聚乙烯(PE)是全球应用最广泛的塑料之一，但其非极性的本性也带来了挑战：表面性能差，导致其难以粘合、印刷或与其他材料相容。将聚乙烯与聚酯等极性高分子“连接”起来，形成嵌段共聚物，是改善其性能、拓展应用领域的绝佳策略。然而，由于聚合机理不同，将这两种高分子精确地“缝合”在一起并非易事。传统方法通常需要对聚乙烯进行复杂的后修饰，步骤繁琐、效率不高。现在，科学家们找到了一个更优雅的解决方案。本研究报道了一种在连续流反应器中，通过两步法精准合成聚乙烯-聚酯嵌段共聚物的新方法。

设计“智能”催化剂，一步制备“可生长”的聚乙烯

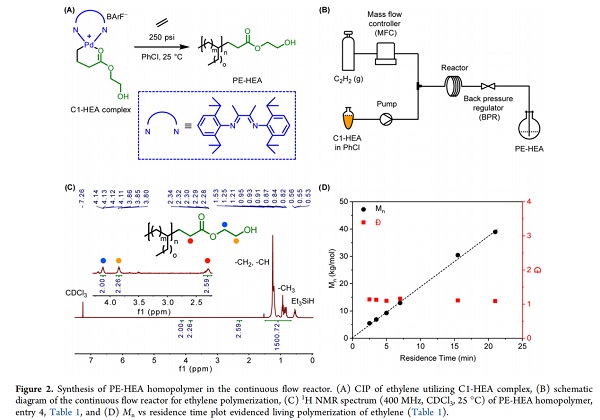

研究的核心在于设计了一个独特的钯配合物催化剂(C1-HEA)。这个催化剂就像是给聚乙烯链预装了一个“手柄”——一个含有自由羟基(-OH)的端基。在第一个连续流反应器中，乙烯气体与含有C1-HEA催化剂的溶液形成气-液段塞流，进行配位-插入聚合。得益于催化剂的巧妙设计，聚合过程不仅具有“活性聚合”的特征(分子量可随反应时间精准控制，且分布很窄，分散度~1.10)，更重要的是，每一条聚乙烯链的末端都成功带上了这个羟基“手柄”(PE-HEA)。

接力聚合：聚乙烯变身“大分子引发剂”启动新聚合

拥有了端基带有羟基的聚乙烯(PE-HEA)，它便可以作为“大分子引发剂”，在第二个连续流反应器中开启新的篇章。研究团队选择磷酸二苯酯(DPP)作为有机催化剂，让PE-HEA与δ-戊内酯(δ-VL)单体进行开环聚合。

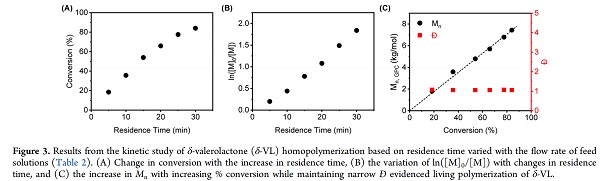

动力学研究表明，这个开环聚合过程同样具有活性特征，单体转化率的对数与反应时间呈线性关系，聚酯链段的分子量也随转化率线性增长，且分散度极窄(~1.06)。

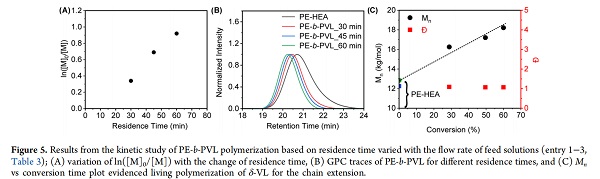

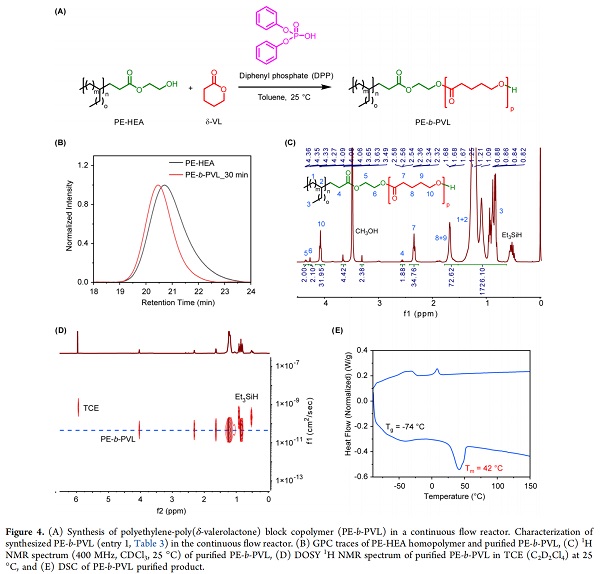

当使用PE-HEA替代小分子引发剂后，反应顺利进行。多种表征手段共同证实了目标产物的成功合成：凝胶渗透色谱显示，聚合物的分子量从起始的PE-HEA(12.85 kg/mol)显著增加至嵌段共聚物(16.26 kg/mol)。核磁共振氢谱清晰地显示了聚乙烯链段和聚戊内酯链段各自的特征峰。扩散排序核磁共振谱的结果最为关键：聚乙烯链段和聚酯链段的信号拥有相同的扩散系数，这强有力地证明它们是共价连接在同一个分子上，而不是简单的物理混合物。差示扫描量热分析则显示，所得材料同时拥有聚乙烯链段的玻璃化转变温度(-74°C)和聚戊内酯链段的熔点(42°C)，进一步证实了嵌段结构的存在。

普适性验证：不止于一种聚酯

为了证明该方法的普适性，研究者将聚酯单体换成了L-丙交酯(L-LA，即合成聚乳酸PLA的原料)，催化剂也相应调整为DBU。在相同的连续流平台上，PE-HEA大分子引发剂同样成功引发了L-丙交酯的开环聚合，生成了聚乙烯-b-聚乳酸(PE-b-PLA)嵌段共聚物。

总结与展望

本研究通过设计一个功能化的钯配合物催化剂，在连续流反应器中实现了两大突破：

1. 化繁为简：将传统需要多步后修饰才能得到的端羟基聚乙烯，简化为“一锅法”直接合成。

2. 精准“缝合”：成功将两种完全不同的活性聚合方法(配位-插入聚合与开环聚合)在连续流中串联，实现了对聚乙烯-b-聚酯嵌段共聚物结构的精确控制。

3. 该方法为合成一系列结构新颖、性能可调的高分子材料开辟了新途径，有望在生物医用材料、聚合物增容剂、高性能复合材料等领域大放异彩。
