微通道反应器由哪些部分组成?微通道反应器内部结构

  • 作者:科芯微流
  • 发布时间:2023-09-02
  • 点击:770

微通道反应器由哪些部分组成?微通道反应器内部结构,微通道反应器内部是由反应板(反应流道)、控温油路、外部框架、连接管路、显示屏等,有的设备,像中试和产业化设备还会将进料泵和温控系统集成进去,下面我们就来具体看一下微通道反应器内部结构。

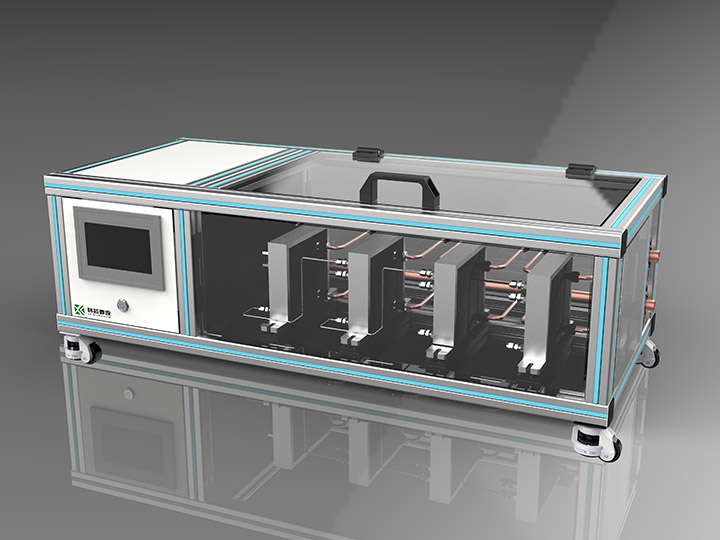

微通道反应器由哪些部分组成?微通道反应器内部结构

1.反应流道

微通道反应器的流道刻在特定的板材上,所以也被称之为板式微通道反应器,流道是整个反应器最核心的部分,一台微通道反应器可以有多块反应板多条流道。

2.导热油路

微通道反应器的控温方式是在反应板的两侧加控温导热油路板,这种2面换热加1层反应的结构,可以做到准确控温的和高效换热。

反应板加上控导热油路,就构成了一个反应单元,通常情况下一台微通道反应器可以配置多个反应单元。以科芯微流的小试级设备为例,就可以配置2-6个反应单元,反应单元可以单独使用,也可以串联或并联使用。

3.外部框架

外部框架是为了固定和保护反应单元,方便设备的运输和使用,其主要由框架和挡板组成,当放大到中试化或产业化生产时,需要考虑到框架内部的温度平衡,可以额外设置风冷/水冷循环系统或是高低温一体控温装置。

4.控制面板

控制面板也就是操控显示屏,可同步到移动设备进行远程操作,通过控制面板我们可以控制整个反应的进程。

5.控系统

中试和产业化的设备温系统一般都会集成在微通道反应器中,小试设备则大部分都是外接高低温一体机。

6. 进料泵

根据物料特性选择合适的进料泵即可,其台数和功率可以根据实际需求进行配置,这一部分也可以选择外接或是集成到微通道设备中。

7.连接管路

连接管路包括进料管路、出料管路、导热油管路,以及反应单元之间的连接管路等,需要根据反应的特性选择合适的管路材料。

微通道反应器内部结构成除了以上这些部分外,根据不同的反应类型和反应条件,还可能会有其它组件,例如光催化反应需要光源系统,气液反应需要流量控制器、背压阀、气液分离储罐等。
