主要技术参数
材质:不锈钢316L、哈氏合金C-276、钛合金TA2、锆合金705、蒙乃尔合金400等
设计温度:-40℃至+220℃
设计压力:3MPa/10MPa
进出管路接口
反应介质:Swagelok标准φ3卡套
换热介质:G1/2外螺纹
参考通量
液体通量:20-80t/a
生产能力:3-15t/a
设备参考尺寸:宽1150*高400*深500(毫米)
设计特点

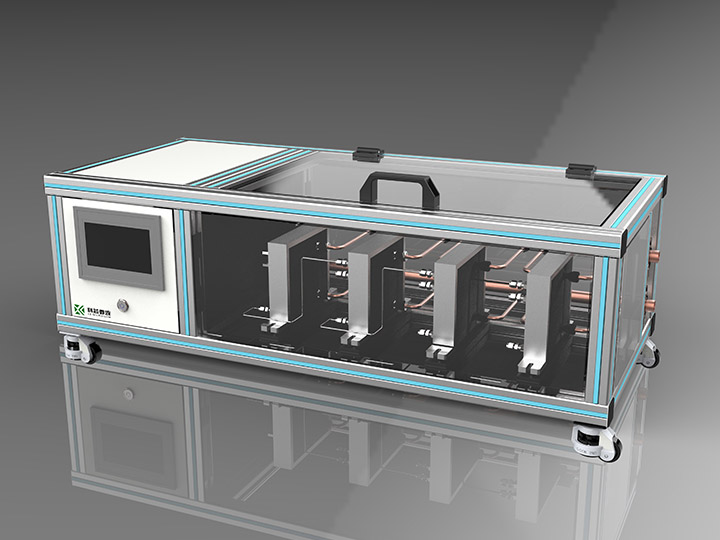

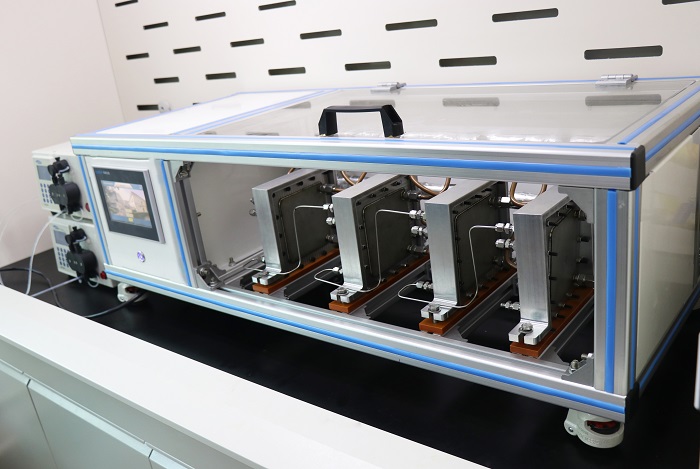

K1级小试微反应器采用模块化设计,采用铝型材制作反应器框架,可按实验需求安装2-6片K2板式微反应单元。每片反应板均为2面换热+1层反应的三明治式结构,确保了控温的准确性和换热的高效率。K2微反应器采用科芯微流专利的菱形微流道,单片标准持液量为7.5mL,也可按照工艺需求在5-10mL范围内定制。反应器采用螺栓紧固的可拆卸结构,当发生堵塞或需要彻底清洗时,可直接将反应器分解并对流道进行机械清洗。反应器接触反应介质部分的材质可选不锈钢或特种合金,密封元件材质为氟塑料,设计温度可达220℃,设计压力可达10MPa。在每块反应单元的反应介质均设有“两进一出”的标准卡套接口,密封性好,且可自由装拆,方便进行多步串联反应。反应介质入口设计有射流型混合流道,能够增强两种反应介质进入反应板内的混合效果。
为了方便研究人员掌握反应进程和进行工艺优化,K1反应器每个板式反应单元均设有3个内测温点,分别对应流道约30%、50%、80%的位置。此外,还设有导热油进出口的测温点,可以方便的在触摸屏上读取实时温度数据和导出温度曲线。
应用范围

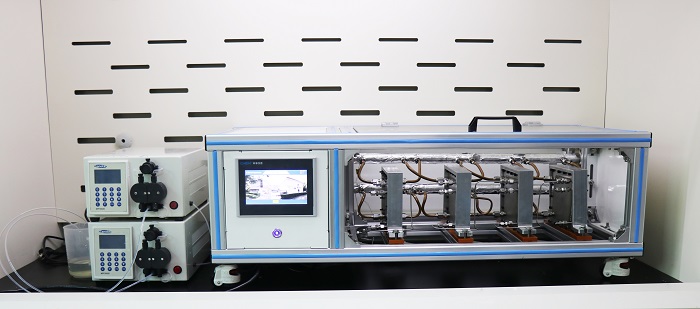

K1小试级微反应器结构紧凑、灵活性强、可靠性高,方便置于标准通风橱内使用,特别适用于高校、研究院所和企业研发实验室开展微反应小试工艺研发,以及开展公斤级的连续流微反应合成。K1微反应器使用时,需搭配高压恒流泵、高低温一体循环机使用,如需进行气液相反应或高压反应,还需视具体情况配置气体质量流量控制器、背压阀、气液分离储罐等。
